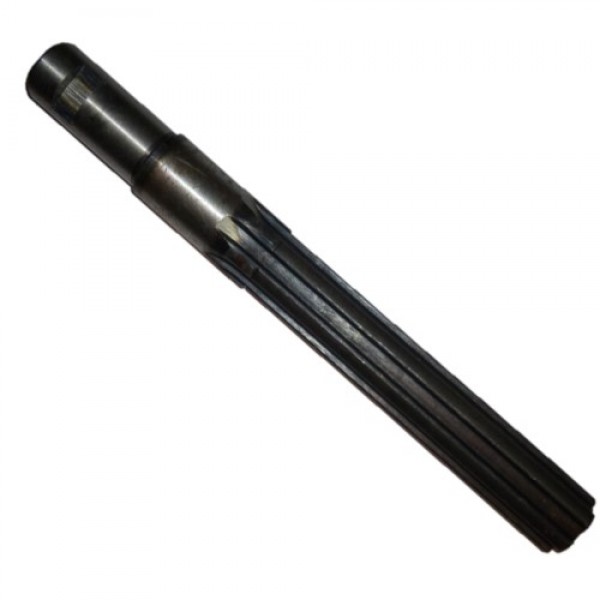

Вал рулевого управления МТЗ

Назначение и применение вала рулевого МТЗ

В тракторах МТЗ предыдущих выпусков для уменьшения усилия на рулевом колесе при выполнении поворотов устанавливался гидроусилитель руля. Он расположен на переднем брусе, а его поворотный вал с помощью сошки соединен рулевыми тягами, связанными в свою очередь с поворотными рычагами поворотных цапф. Принцип действия гидроусилителя заключается в использовании давления масла, подаваемого гидронасосом в полости гидроцилиндра, совмещенного с гидравлическим усилителем. Направление потоков масла в полости гидроцилиндра выполняется золотником, который связан с червячным валом гидравлического усилителя. Шлицевой конец вала червячного выходит наружу и служи для соединения с валом рулевого управления МТЗ. Так как рулевое колесо находится в кабине трактора, а гидроусилитель расположен в передней его части, то связь рулевой колонки с червячным валом гидравлического усилителя осуществляется с помощью карданов, которые позволяют соединять валы привода рулевого управления под разным углами. Например, положение рулевого колеса тракторист может изменять под себя для удобства в работе. В рулевом приводе МТЗ используются два кардана, Первый соединяет рулевую колонку с горизонтальным валом, а второй соединяет вал горизонтальный и вал шлицевой рулевого управления МТЗ, который с помощью шлицевой втулки соединяется с червячным валом гидроусилителя. Вал рулевого управления имеет гладкую и шлицевую часть. Гладкая часть предназначена для соединения с карданом. Шлицевая часть служит для соединения со шлицевой втулкой.

Какие дефекты может иметь вал рулевого управления МТЗ

Вал привода рулевого управления МТЗ трактора постоянно находится под действием нагрузок, которые возникают при повороте рулевого колеса, а также от толчков и тряски, которые неизбежны при движении не неровной почве или дороге. В результате данная деталь после продолжительной эксплуатации трактора может иметь следующие дефекты:

• Выработка шлицев.
• Износ поверхности соединения с карданом.

При появлении указанных повреждений появляется недопустимый люфт рулевого колеса и управление трактором становится неуверенным. Устранить проблему можно заменой изношенных деталей. Заказать вал рулевого управления МТЗ можно у нас в интернет-магазине, каталожный номер 80-3401072
