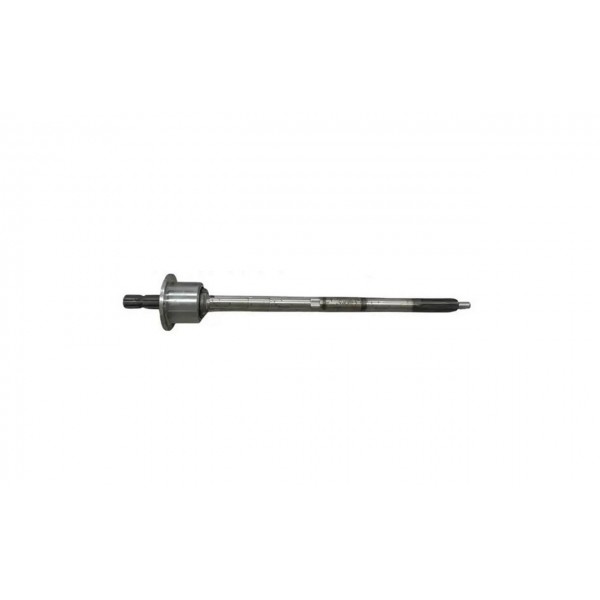

Вал отбора мощности ЮМЗ в сборе со стаканом 45-4202020 СБ

Функциональное назначение ВОМ ЮМЗ

Тракторы ЮМЗ отличаются своей универсальностью. Они могут работать с широкой линейкой навесных и прицепных машин. Для некоторых из них нужен внешний привод. Трактор ЮМЗ оборудован валом отбора мощности с целью передачи крутящего момента от собственного силового агрегата к агрегатируемым машинам. Вал отбора мощности в сборе со стаканом выходит задним своим концом наружу через стенку корпуса заднего моста. К его шлицам присоединяются карданы для привода машин. Задний конец ВОМ вращается в двух шариковых подшипниках, расположенных в съемном стакане. Передний конец вала свободно вращается во втулке, запрессованной в задней расточке промежуточного вала. На нем также выполнены шлицы для соединения со шлицами промежуточного вала с помощью специальной муфты включения ВОМ, которая соединяет оба вала и они начинают вращаться, как одно целое.

Причины выхода из строя ВОМ

В случае интенсивного использования вала отбора мощности возможен его выход со строя из-за следующих причин:

• износ мест под подшипники;
• выработка места под втулку;
• выработка шлицев;
• износ подшипников.

Если присутствуют такие дефекты, то вал отбора мощности ЮМЗ подлежит замене, каталожный номер 45-4202020
