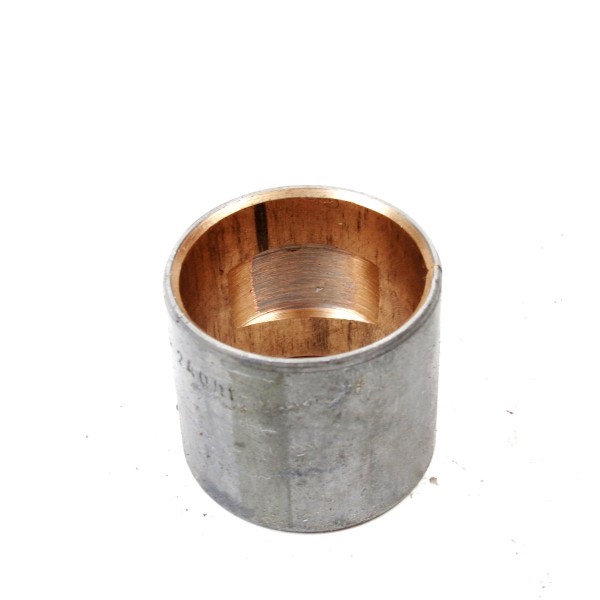

Втулка шатуна двигуна Д-240

Шатун Д-240 МТЗ являє собою деталь, яка з'єднує колінвал з поршнем. Таке з'єднання дозволяє перетворити зворотно-поступальний хід поршня в обертальний рух коленвала. В результаті стає можливим черирехтактний процес роботи двигуна внутрішнього згоряння. Шатун виконаний у вигляді двотаврового сталевого профілю, вгорі і внизу якого передбачені головки для з'єднання з поршнем і колінчастим валом. Верхня головка має отвір, в яке запресовується втулка шатуна Д-240 МТЗ. Нижня головка виконана рознімної. Вона має знизу кришку, яка при з'єднанні болтами з верхньою частиною головки шатуна утворює отвір правильної форми. У нижній голівці шатуна встановлюються вкладиші, що виконують функцію підшипника ковзання. В процесі виготовлення шатуна нижня кришка з шатуном обробляються спільно. При складанні і розбиранні встановлювати кришки від інших шатунів неприпустимо. Масло для змащення вкладишів нижньої головки шатуна під час роботи двигуна надходить під тиском через канали і свердління в коленвале. Верхня головка шатуна призначена для його з'єднання з поршнем. З'єднання здійснюється за допомогою поршневого пальця, який вільно провертається у втулці шатуна двигуна Д-240 трактора МТЗ. В отвори поршня палець встановлюється з натягом. Від мимовільного випадкового пересування в осьовому напрямку палець стопориться з обох сторін стопорними кільцями, встановленими в бобишках поршня, каталожний номер 240-1004115
