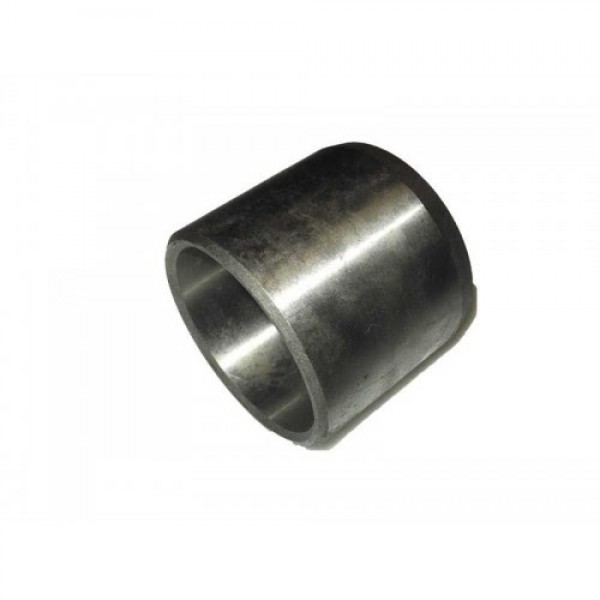

Втулка кулака висувного МТЗ (верхня, чавунна / сталева)

Призначення та особливості втулки верхньої кулака МТЗ

Трактори МТЗ-80 на відміну від тракторів МТЗ-82, не мають переднього ведучого моста. Опорою для передньої частини трактора є його передня трубчаста вісь, яка до остова трактора приєднується за допомогою осі гойдання. Трубчаста вісь МТЗ - 80 виконана розрізною. В її кінці вставляються висувні кулаки. Вони являють собою з'єднані зварюванням між собою трубу і кронштейн цапфи. Труба висувного кулака вставляється в розрізні кінці передньої осі трактора, що дозволяє встановлювати необхідну ширину колії передніх коліс трактора і фіксувати обидві деталі між собою за допомогою стяжних болтів. Ширина колії може мати п'ять положень, які відповідають ширині міжрядь сільськогосподарських культур. Приварені до труб кронштейни висувних кулаків служать для установки в них цапф передніх коліс. Для того щоб цапфа могла вільно провертатися в кронштейні, в ньому встановлені нижня і верхня втулка висувного кронштейна МТЗ. Вони щільно запресовуються в кронштейн, щоб виключити їх провертання при повороті цапф. Цапфа в кронштейні висувного кулака закріплюється за допомогою гайки, яка одночасно утримує одягнений на шліци поворотний важіль. Змащуються втулки за допомогою маслянки, угвинченою в різьбовий отвір в корпусі кронштейна. Втулка верхня цапфи МТЗ-80 виготовлена з чавуну, що дозволяє виключити її заїдання з цапфою.

Причини заміни втулки верхньої кулака висувного МТЗ

При русі трактора і виконанні поворотів в сполученні втулки верхньої кулака висувного з цапфою поворотною виникає тертя, яке призводить до наступних пошкоджень втулки:

• Вироблення внутрішньої поверхні.
• Тріщини і розламування.
• Розбивання зовнішньої поверхні, каталожний номер 50-3001052
