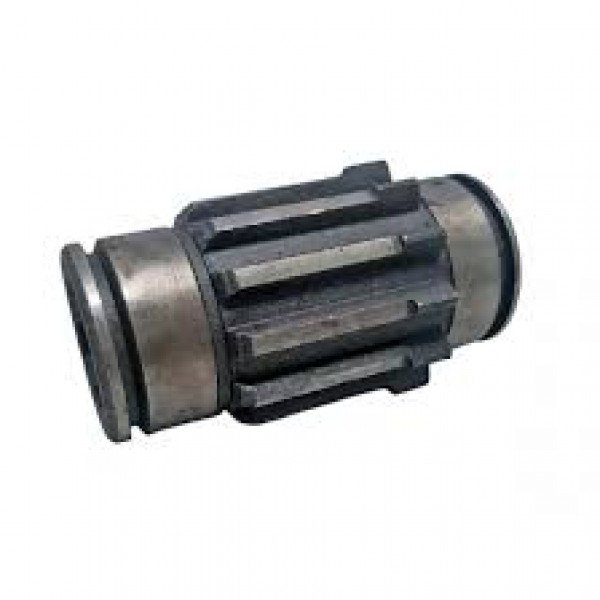

Вал ведучий приводу ВОМ ЮМЗ 45-1604026. Пр-во Дніпро ЮжМаш

Вал приводу ВОМ ЮМЗ. Влаштування механізму

Трактори ПМЗ для роботи з причіпними та навісними машинами оснащуються валом відбору потужності, кінець якого виходить із заднього моста трактора. Він має вісім шліців, на які одягаються виделки карданів, які ведуть рух сільськогосподарські машини різного призначення. Ланцюжок приводу ВОМ починається від веденого диска зчеплення. У шліци диска своєю шліцевою частиною входить вал ведучий приводу ВОМ ЮМЗ 45-1604026. Він через шестерню, розташовану на задньому кінці, передає обертання на проміжний вал приводу ВОМ, який через муфту включення призводить вал відбору потужності в роботу.

Привідний вал порожнистий усередині. Через нього проходить вал головного зчеплення трактора, що обертається двома голчастими підшипниками. Для того щоб уникнути попадання трансмісійної олії в муфту зчеплення, провідний вал приводу ВОМ ЮМЗ ущільнюється з головним валом зчеплення манжетою, каталожний номер 45-1604026
