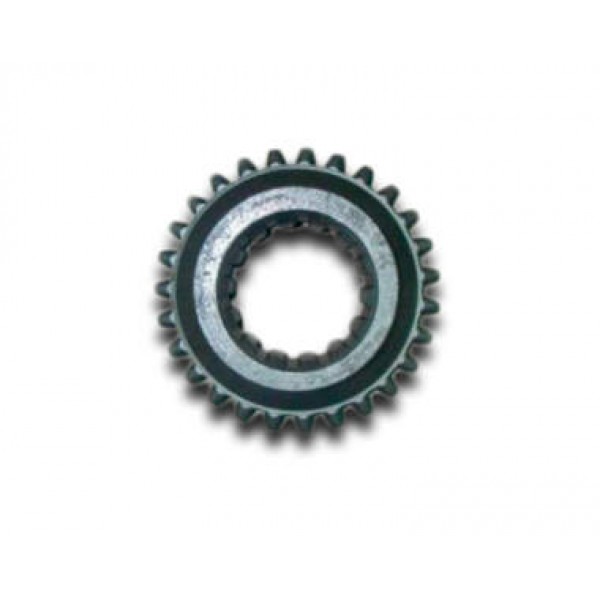

Шестерня проміжна швидкісна КПП ЮМЗ із втулкою 45-1701056 Z=20/37

Призначення та конструктивні особливості шестерні проміжної швидкісної КП ЮМЗ

Передача крутного моменту в КП ЮМЗ йде від первинного валу на розташований нижче проміжний вал через шестерні, які своїми зубами постійно зачіплюються між собою. Шестерня первинного валу з'єднана з ним жорстко шліцами. Шестерня на проміжному валу вільно обертається на запресованій у неї бронзовій втулці. Вона двовінцова, має кільцеву проточку під вилку і може переміщатися за її допомогою вздовж валу. Великий вінець зачіпляється з шестернею на первинному валу, а малий вінець при перемиканні важеля швидкостей на підвищені передачі входить у зачеплення з внутрішніми зубцями вінця на шестірні другої передачі, з'єднаної шліцами з проміжним валом. При включенні зниженого ряду передач малий вінець шестерні виводиться із зачеплення, а в цей же час муфта включення редуктора з'єднує з валом ведучу шестірню, що постійно зачепляється з великим вінцем на шестірні постійного зачеплення проміжного вала. На вал проміжний обертання йде через шестірню редуктора, що зачіпляється з вінцем на шестірні четвертої передачі. З усього вищесказаного можна дійти невтішного висновку, що передатне число шестерень постійного зачеплення безпосередньо впливає кількість оборотів переданих на вал проміжний і далі через вторинний вал на головну пару. Тому, щоб підвищити швидкість трактора, достатньо збільшити кількість зубів на шестірні первинного валу і зменшити на шестірні проміжного валу, що було зроблено в КПП ЮМЗ-8040. Шестерня проміжна швидкісна КП ЮМЗ має 37 зубів на великому вінці, тоді як звичайна шестерня 40, шестерня швидкісна первинного валу має 21 зуб проти 19 зубів на звичайній шестірні. Швидку пару можна встановити і на КПП ЮМЗ-6, тоді трактор додасть у швидкості, але втратить у тяговому зусиллі. Щоб отримати КПП однакову з ЮМЗ-8040 потрібно крім швидкісної шестерні постійного зачеплення проміжного валу ЮМЗ і шестерні провідної швидкісної первинного валу поміняти ще три шестерні на швидкісні.

Коли може виникнути потреба купівлі шестерні швидкісної проміжної для КП ЮМЗ?

Необхідність придбання шестірні проміжної швидкісної для КП ПМЗ може виникнути у таких випадках:

Для заміни зношеної шестірні.

Для переобладнання КП на швидкісну.

Купити оригінальну швидкісну шестерню постійного зачеплення проміжного валу КП ЮМЗ можна в нашій компанії, каталожний номер 45-1701056
