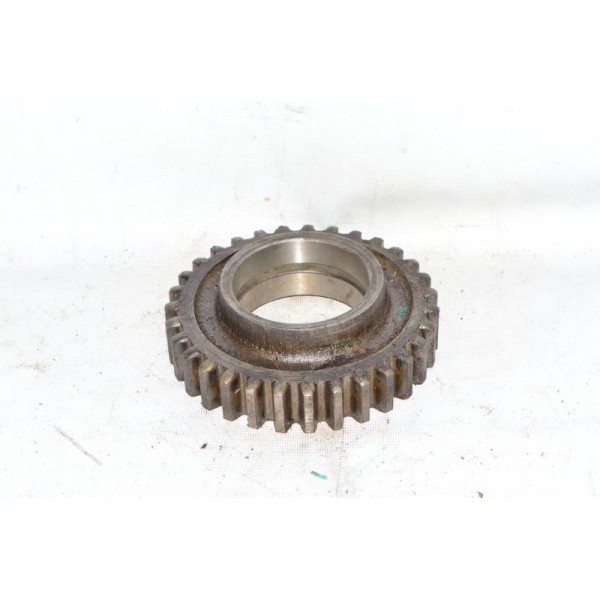

Шестерня приводу НШ-100 КПП ЮМЗ (Z=31) 40-1701146-А

Призначення та особливості установки шестерні приводу насоса НШ-100 ЮМЗ

Трактори ПМЗ проектувалися з урахуванням можливості багатоцільового їх використання. Тому вони застосовуються не лише в аграрному секторі, а й для роботи із спеціальним обладнанням. Прикладом такого використання може бути екскаватор ЕО-2621. Він призначений для копання котлованів, траншей, навантаження різних матеріалів, вирівнювання майданчиків та багатьох інших робіт. Всі робочі органи екскаватора приводяться в дію від гідравлічної системи трактора та керуються за допомогою гідроциліндрів. Так як гідроциліндрів на даному обладнанні кілька штук, то для їх роботи необхідний насос великої продуктивності і великий обсяг масла. Необхідний об'єм олії знаходиться у баку, встановленому з лівого боку трактора. Подачу олії під тиском до робочих гідроциліндрів екскаватора ЕО 2621 «Борекс» здійснює насос НШ-100. Він приводиться в дію через редуктор, який кріпиться зліва трактора до корпусу КПП. На корпусі, призначеному для встановлення екскаватора, передбачено спеціальне вікно, яке на тракторах без екскаватора закривається кришкою. Обертання на редуктор передається через проміжну шестерню приводу насоса НШ-100, яка знаходиться в зачепленні з шестернею 2-4 передачі КПП. Обертається шестерня проміжна на двох підшипниках, запресованих зовнішніми обоймами безпосередньо в неї. Внутрішні обойми підшипників спираються на вісь, встановлену та зафіксовану у спеціальних припливах корпусу КПП. Шестерня проміжного приводу насоса НШ-100 встановлюється в коробках передач тільки тракторів, які призначені для встановлення обладнання екскаватора ЕО-2621.

Характерні дефекти шестерні приводу НШ-100 ЮМЗ, що призводять до її заміни

У процесі роботи шестерня приводу гідравлічного насоса НШ-100 ЮМЗ поступово зношується, внаслідок чого можуть виникнути такі дефекти:

Відламування зубів.

Зношування робочих поверхонь зубів у точках зачеплення.

Вироблення внутрішнього отвору під підшипники.

Якщо при розбиранні КПП виявлено зазначені дефекти, шестерню слід замінити. Купити нову шестерню приводу насоса НШ-100 можна у нашій компанії, каталожний номер 40-1701146-А
