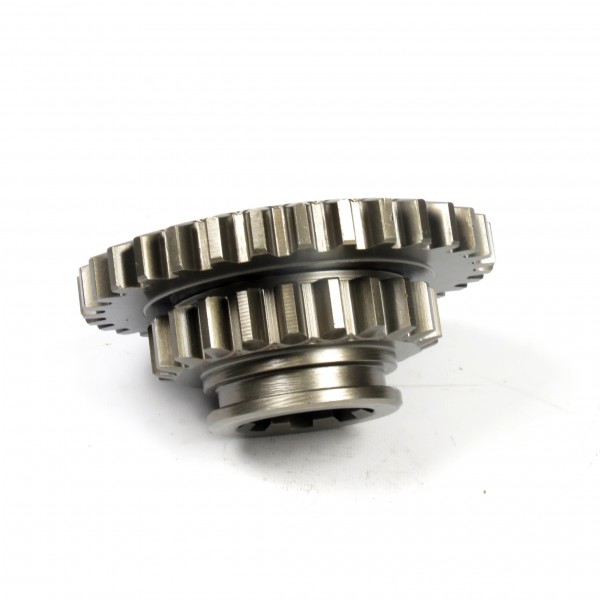

Шестерня 2 4 передачі КПП ЮМЗ ковзна 40-1701117: Білорусь МЗШ, Україна

Особливості конструкції та роботи шестерні 2 та 4 передачі КПП ЮМЗ

Вибір потрібної швидкості трактора ЮМЗ здійснюється шляхом переміщення по вторинному валу коробки передач кареток із зубчастими вінцями. Кожна каретка має внутрішні шліци, якими з'єднується з шліцами вторинного валу і має можливість вільно пересуватися. Пересування виконується за допомогою виделок, які входять до спеціальних кільцевих проточок кареток. Виделки з'єднані з повзунами, що переміщуються важелем, розташованим у кабіні трактора. Кожна каретка відповідає за включення однієї із двох передач. Так, наприклад, шестерня 2 та 4 передачі КПП ЮМЗ дозволяє включити другу або четверту передачу шляхом введення зубчастих вінців у зачеплення з шестернями відповідних передач, розташованих на проміжному валу КПП. Залежно від передавального відношення введених у зачеплення шестерень змінюється момент, що крутить, переданий з проміжного валу на вторинний вал, який є одночасно і провідною шестернею головної передачі. Ковзна шестерня 2 і 4 передачі КПП ЮМЗ має зубчасті вінці з числом зубів 32 і 21.

Причини виходу з ладу шестерні 2 та 4 передачі КПП ЮМЗ

Якщо трактор пропрацював кілька років, то шестерня ковзна 2 і 4 передачі коробки передач ЮМЗ може мати такі дефекти:

Поломки зубів шестерень;

Пошкодження верхнього зміцнюючого шару поверхонь зубів;

Одностороннє вироблення зубів шестерень внаслідок неакуратного включення передач;

Вироблення внутрішніх шліців.

Зазначені дефекти виявляються під час аналізу КПП. Залежно від характеру пошкоджень приймається рішення про заміну ковзної каретки 2 і 4 передачі КПП ЮМЗ на нову. Для заміни краще купувати оригінальну деталь від заводу-виробника, каталожний номер 40-1701117
