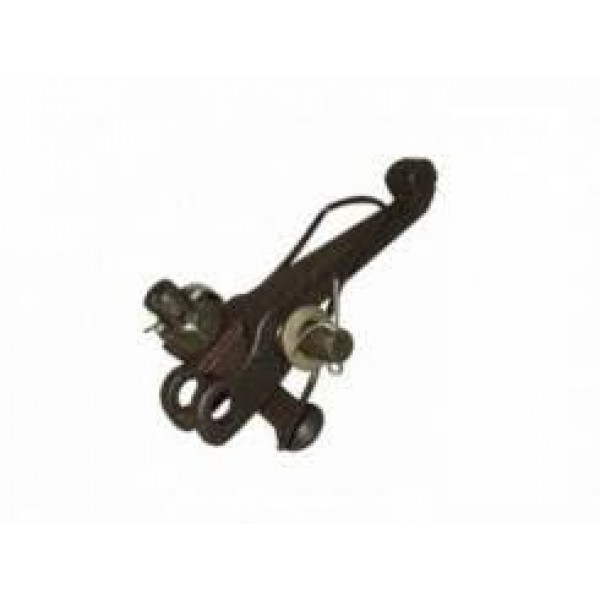

Важіль віджимний у зборі ЮМЗ (лапка) 45-1604030

Особливості конструкції та принцип роботи важеля віджимного ЮМЗ

На тракторах ЮМЗ застосовується дводискова муфта зчеплення, що дозволяє передавати силовий потік одночасно на трансмісію та вал відбору потужності. Короткочасне вимикання зчеплення здійснюється звільненням провідного основного диска і веденого диска ВОМ, які під час передачі крутного моменту перебувають у стані між натискними дисками і маховиком двигуна. У момент натискання на педаль зчеплення відведення пересувається по кронштейну і вичавний підшипник натискає наполегливою втулкою на важелі віджимні ЮМЗ (лапки). Важелі з'єднані шарнірними тягами з натискним диском кошика зчеплення і при натисканні на них відтягують його назад, стискаючи пружини. Одночасно відтягується, з'єднаний з ним через штифти та пружини, натискний диск ВОМ. В результаті ведений диск трансмісії та ведений диск ВОМ звільняються від навантаження та припиняють передавати силовий потік. Віджимний важіль ЮМЗ (лапка) ЮМЗ встановлюється на опорному диску кошика зчеплення і має можливість провертатися на осі. На його протилежному кінці виконані кулачки, що сприймають він зусилля від стиснення пружин при виключенні зчеплення. На кошику ЮМЗ встановлені три лапки. Для того щоб вичавний підшипник одночасно натискав на всі три лапки відразу, їх кулачки за допомогою регулювальних гайок виставляються в одній площині.

Причини заміни лапок зчеплення ЮМЗ

Віджимний важіль зчеплення ПМЗ під час стиснення пружин зазнає великого навантаження. Між кулачками віджимних важелів ЮМЗ у момент контакту з вичавним підшипником виникають сили тертя, внаслідок чого поверхня кулачків поступово зношується. Зазначені фактори іноді призводять до необхідності заміни лапок кошика зчеплення ЮМЗ у зборі. Ознаками їхньої непридатності є такі дефекти:

Надмірне знос кулачків.

Зношування отвору під вісь.

Поломка пружин.

Вироблення осей.

Порушення цілісності важеля.

Пошкодження різьблення шарнірної тяги та гайки.

Якщо при розбиранні зчеплення виявлено зазначені дефекти, то доцільно замінити важелі віджимні (лапки) зчеплення ПМЗ у зборі. Замовити цей вузол завжди можна в інтернет-магазині нашої компанії, каталожний номер 45-1604030
