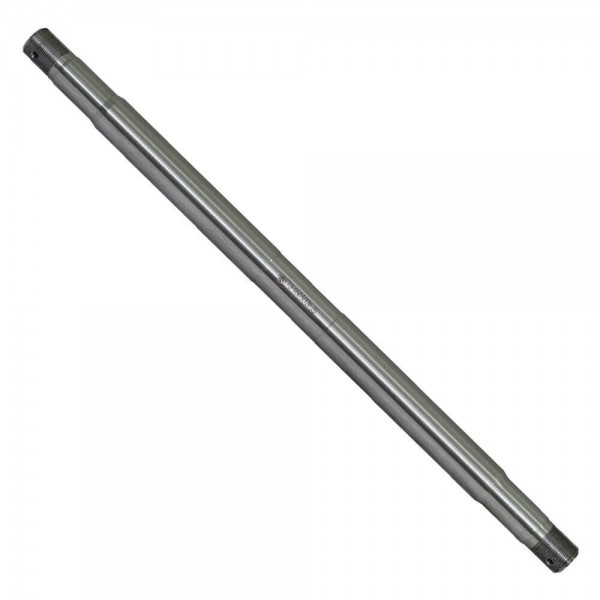

Вісь задньої навіски МТЗ (поздовжніх тяг)
Нашли дешевле?- Артикул: 70-4605026
- Модель: Ось задней навески МТЗ
- Наявність: В наявності
Особливості конструкції осі задньої навіски МТЗ
Для забезпечення можливості роботи трактора з причіпним, навісним і напівнавісним обладнанням призначена задня навіска. Вона являє собою складний механізм, що складається з важелів і тяг, який приєднаний до гідравлічного циліндра, що дозволяє змінювати просторове положення у вертикальному напрямку. Для приєднання обладнання до трактора в задній навішуванні передбачено три точки. Верхньою точкою є центральний регульований гвинт, який своїм переднім кінцем закріплюється за допомогою пальця до кронштейна. Двома іншими точками є задні Шарнірні кінці подовжувачів поздовжніх тяг навішування або вушка самих тяг, в які встановлюється поперечина. Своїми передніми шарнірами тяги спираються на вісь задньої навіски МТЗ. Вона являє собою деталь, виготовлену на токарному обладнанні з гладкою центральною частиною і проточками з різьбленням по краях під шарніри поздовжніх тяг. Вісь встановлена в отворах, які передбачені в припливах нижньої частини корпусу заднього моста. З обох сторін остова трактора на вісь одягаються тяги, які фіксуються гайками і стопоряться шплінтами. На вісь задньої навіски МТЗ в центральній її частині одягнені кронштейни стяжок, які призначені для обмеження вільного розгойдування поздовжніх тяг. Стяжки можуть бути відрегульовані по довжині, що дозволяє встановлювати необхідний ступінь горизонтального розгойдування тяг. Стяжки закріплюються однією стороною до одягненим на вісь навішування МТЗ кронштейном, а іншою стороною – до сережок пальців, встановлених в вушка поздовжніх тяг.
Можливі дефекти осі задньої навіски МТЗ
В процесі роботи трактора з приєднаним обладнанням вісь задньої навіски МТЗ відчуває значні змінні навантаження, в результаті дії яких з часом дана деталь іноді виходить з ладу. Причиною є наступні дефекти:
- Тріщини і обламування осі.
- Знос в місцях сполучення осі з отворами остова трактора.
- Вироблення центральної частини в місцях установки кронштейнів стяжок.
- Вироблення місць установки поздовжніх тяг.
- Пошкодження різьби.
Прийшла в непридатність вісь заднього навісного пристрою МТЗ змінюють на нову. Замовити її можна завжди в нашій компанії, каталожний номер 70-4605026
