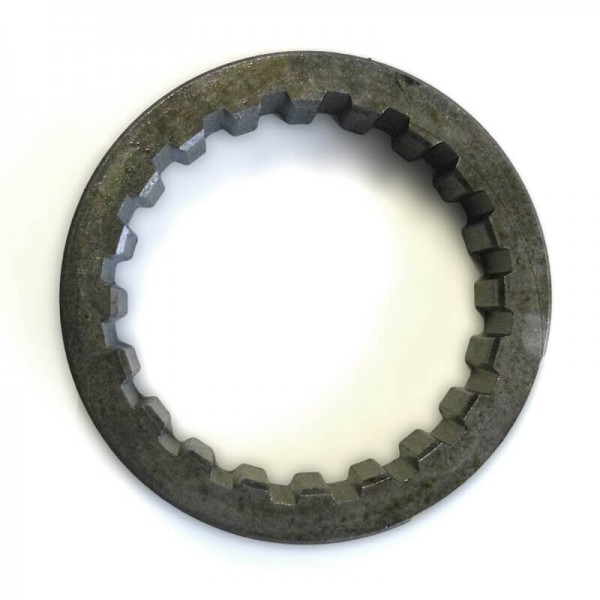

Муфта зубчаста понижувального редуктора МТЗ

Особливості конструкції роботи муфти включення понижуючого редуктора МТЗ

Великою перевагою тракторів сімейства МТЗ є наявність понижуючого редуктора, який дозволяє подвоїти кількість передач. Знаходиться механізм редуктора в просторі між корпусом коробки зміни передач і картером зчеплення. На консольному ділянці валу силового відразу за стінкою корпусу зчеплення знаходиться Ведуча шестерня редуктора понижуючого. На кінці силового валу виконано потовщення зі шліцами, по якому має можливість вільно пересуватися муфта зубчаста включення понижуючого редуктора КП МТЗ. Ведуча шестерня своїм зовнішнім зубчастим вінцем постійно зачіпається з шестернею двухвенцового зубчастого колеса, яке вільно обертається на двох кулькових підшипниках, встановлених на поверхні гнізда, закріпленого до корпусу КПП співвісно проміжного валу. Друга шестерня цього колеса постійно зачіпається з шестернею веденої редуктора. Крім зовнішніх зубчастих вінців, провідне і ведене зубчасті колеса мають ще й додаткові зубчасті вінці.  З цими зубчастими вінцями при включенні або виключенні зниженого ряду передач входить в зачеплення муфта включення понижуючого редуктора КП МТЗ. Знижені ряд передач буде включено при з'єднанні муфти з додатковим зубчастим вінцем провідної шестерні. В цьому випадку обертання передається спочатку на двухвенцовую, а потім на ведену шестерню редуктора, що знаходиться на первинному валу КПП. При з'єднанні муфти сполучної понижувального редуктора МТЗ з додатковим зубчастим вінцем веденої шестерні редуктора крутний момент передається безпосередньо від силового до первинного валу. У цьому випадку передачі не знижуються.

Причини заміни муфти зубчастої сполучної силового валу МТЗ

Через муфту сполучну понижувального редуктора МТЗ постійно передається силовий потік від валу зчеплення до валу первинного КПП. Тому в результаті великого напрацювання трактора відбувається природний знос даної деталі, що призводить до мимовільного вимикання діапазонів передач. Характерними ушкодженнями є наступні:

• Знос внутрішніх шліців муфти.
• Вироблення кільцевої проточки під вилку включення.

Усунути проблему можна тільки заміною зношеної деталі на нову. Замовити муфту включення знижених передач КП МТЗ можна завжди в інтернет магазині нашої компанії.

Як замовити у нас муфту зубчасту включення знижених і підвищених передач?

В даний час ми готові запропонувати вам Вибір муфти зубчастої сполучної силового валу МТЗ наступних виробників:

1. Україна (аналог)
2. Білорусь (оригінал)

Щоб купити муфту включення понижуючого редуктора МТЗ, телефонуйте нашим менеджерам. Контактні номери телефонів вказані на сайті вгорі, каталожний номер 70-1721045
