Кронштейн редуктора КПП ЮМЗ (підвищених та знижених) 40-1701456
Нашли дешевле?- Артикул: 40-1701456-А
- Модель: Кронштейн редуктора КПП ЮМ
- Наявність: В наявності

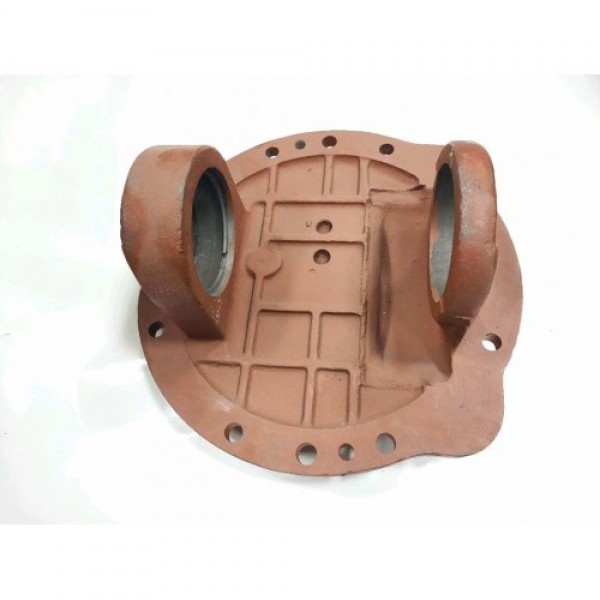

Призначення та конструкція кронштейна редуктора КПП ЮМЗ
Коробка передач трактора ЮМЗ розрахована на виконання як польових робіт, так і транспортних з використанням причепів. Тому в ній передбачено низку знижених та підвищених передач. Підвищені передачі зазвичай широко використовуються на багатьох польових та транспортних роботах. Знижений ряд передач необхідний виконання робіт потребують великого тягового зусилля і повільної швидкості руху. У КПП ЮМЗ передбачено п'ять знижених та п'ять підвищених передач. При включенні підвищеного ряду передач силовий потік йде від первинного валу на проміжний і далі вторинний, з яким спільно виконана шестерня провідна головної пари. При включенні зниженого ряду обертання з шестерні постійного зачеплення на проміжному валу передається на редуктор, що знижує, а потім на проміжний і вторинний вал. Редуктор є окремим вузлом, що знімається, який закріплений до корпусу КПП з правого боку. Базовою деталлю, в якій зібраний даний вузол, є кронштейн редуктора КПП ЮМЗ. Він являє собою чавунну округлу плиту, на якій виконані припливи для установчих місць підшипників, а також отвори для кріплення кронштейна до корпусу КПП. У припливи кронштейна встановлюються підшипники, які є опорами редуктора. На циліндричній ділянці валу вільно обертається шестерня, що постійно зачепляється з шестернею постійного зачеплення проміжного валу, а на шліцевій ділянці знаходиться муфта включення редуктора і ведуча шестерня, що передає обертання на проміжний вал. Кронштейн редуктора КП ЮМЗ разом із валом та шестернями встановлюється у вікно корпусу КП та кріпиться до нього болтами. Як ущільнення стику використовується прокладка.
Що може спричинити заміну кронштейна редуктора КПП ЮМЗ?
У процесі експлуатації трактора іноді виникають несправності, пов'язані з пошкодженнями кронштейна редуктора, що понижує, КП ЮМЗ. У більшості випадків ушкодження мають такий характер:
Вироблення посадкових місць під підшипники у припливах.
Тріщини та відламування припливів.
Тріщини на поверхні приєднання кронштейна до КПП.
Усі зазначені ушкодження передбачають заміну кронштейна. Купити новий кронштейн понижувального редуктора КП ЮМЗ можна в нашій компанії, каталожний номер 40-1701456-А
