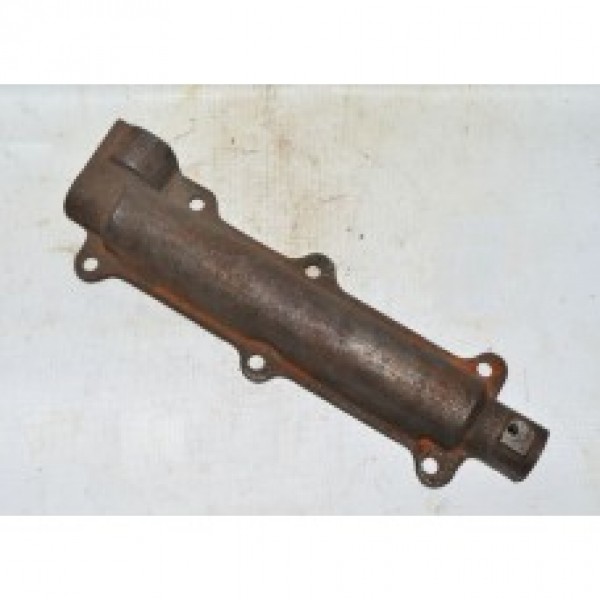

Кришка фіксаторів КПП ЮМЗ у зборі 45Т-1702352 СБ
Нашли дешевле?- Артикул: 45Т-1702352 СБ
- Модель: Крышка фиксаторов КПП ЮМЗ в сборе
- Наявність: В наявності
Принцип роботи кришки фіксаторів КПП ЮМЗ
Перемикання передач у КП ЮМЗ здійснюється шляхом переміщення ковзних зубчастих кареток, внаслідок чого їх ведені шестерні входять у зачеплення з провідними шестернями на проміжному валу. Каретки переміщуються важелем для перемикання передач, нижній кінець якого при виборі потрібної передачі заходить у проріз упору, встановленого на відповідній передачі валику перемикання. У КПП ЮМЗ є чотири валики перемикання передач, встановлені в отворах корпусу КП. Вони можуть у них вільно пересуватися в осьовому напрямку. На валиках крім упорів встановлені виделки, ріжки яких знаходяться у спеціальних кільцевих проточках кареток. Тому при пересуванні важелем валика відбувається пересування та каретки виконаної заодно з шестернею, яка входить у зачеплення з провідною шестернею відповідної передачі. Фіксація положення валиків при включенні та вимиканні передач здійснюється пружними фіксаторами, встановленими у вертикальних отворах перегородки коробки передач. Нижня циліндрична частина фіксаторів заточена під клин, яким вони входять у клиноподібні лунки, виконані на поверхні валиків, утримуючи їх від переміщення. Щоб фіксатор не зміг піднятися та вийти з лунки, передбачено спеціальний блокувальний пристрій (кришка фіксаторів КПП ЮМЗ). Пристрій є корпусом, в отворах якого встановлений блокувальний валик з виконаним на його поверхні пазом. Валик з'єднаний з тягою керування муфтою зчеплення. При вимиканні муфти зчеплення валик провертається і його паз виявляється над фіксаторами, що дозволяє їм підніматися та виходити з лунок на валику перемикання. При включеній муфті зчеплення валик провертається і паз виявляється збоку фіксаторів, не дозволяючи їм виходити з лунок, тим самим запобігаючи мимовільному вимкненню передачі під час руху трактора. Кришка фіксаторів КП ЮМЗ (блокувальний пристрій) кріпиться болтами до кришки КПП.
Характерні несправності блокувального пристрою КП ЮМЗ
Після багатьох років роботи трактора деталі кришки фіксаторів КП ЮМЗ можуть мати зношування, внаслідок якого з'являється мимовільне вимикання передач у ході. Як правило, зношуються такі місця:
Поверхня блокувального валика.
Отвори у корпусі кришки.
Вісь важеля блокувального валика.
За наявності всіх зазначених деталей краще замінити весь вузол у збиранні. Купити кришку фіксаторів КП ЮМЗ у зборі можна у нашому інтернет-магазині, каталожний номер 45Т-1702352 СБ
