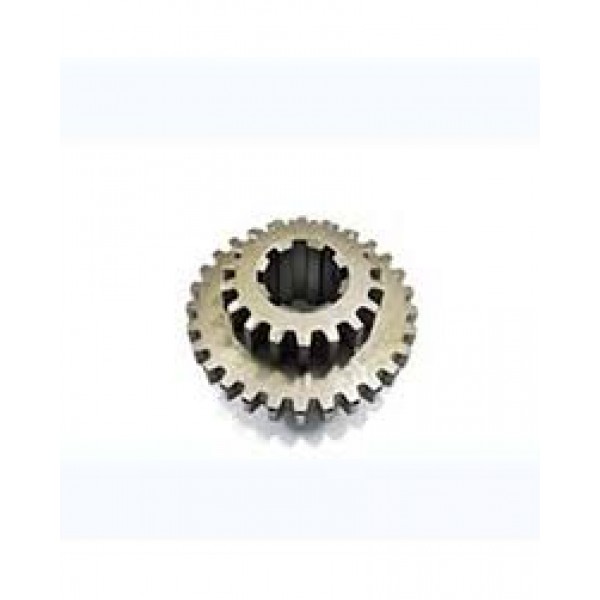

Колесо зубчасте 3 та 5 передачі ЮМЗ Z=29/18 40-1701116-А

Особливості роботи шестерні 3 та 5 передачі КПП ЮМЗ

Коробка змін передач ЮМЗ дозволяє вибирати оптимальну швидкість руху трактора. У розпорядженні тракториста є десять передач для руху вперед та дві передачі заднього ходу. Вибір потрібної передачі здійснюється пересуванням за допомогою важеля для перемикання передач ковзних кареток по вторинному валу. Каретки мають один або два зубчасті вінці, які при включенні потрібної передачі входять у зачеплення із зубчастими колесами, які розташовуються на проміжному валу і обертаються разом з ним. Наприклад, зубчасте колесо 3 та 5 передачі ЮМЗ складається з двох зубчастих вінців. Воно має можливість вільно пересуватися шліцами вторинного валу, включаючи в зачеплення вінець третьої або п'ятої передачі. Колесо зубчасте пересувається за допомогою вилки, яка знаходиться у спеціальному розточуванні шестерні. Від мимовільного вимкнення шестерень із зачеплення утримують пружні кулькові фіксатори, що фіксують положення повзунів із закріпленими на них вилками. При введенні в зачеплення різних зубчастих вінців обороти вторинного валу змінюються відповідно до передавального числа шестерень, що включені в роботу, що призводить до зміни швидкості руху трактора. Шестерня 3 і передачі 5 КПП ЮМЗ зношується досить інтенсивно, так як ці передачі часто використовуються.

Характерні дефекти шестерні 3 та 5 передачі КПП ЮМЗ (Z=29/18)

При розбиранні коробки зміни передач на шестірні 3 і 5 передачі ЮМЗ часто виявляють такі дефекти:

Відламування окремих зубів

Зношування робочих поверхонь зубів у місці контакту

Бічний знос зубів

Вироблення шліців

Якщо ці дефекти мають критичний характер, то цю деталь доцільно замінити. Купити нову якісну шестерню можна у нашій компанії, каталожний номер 40-1701116-А
