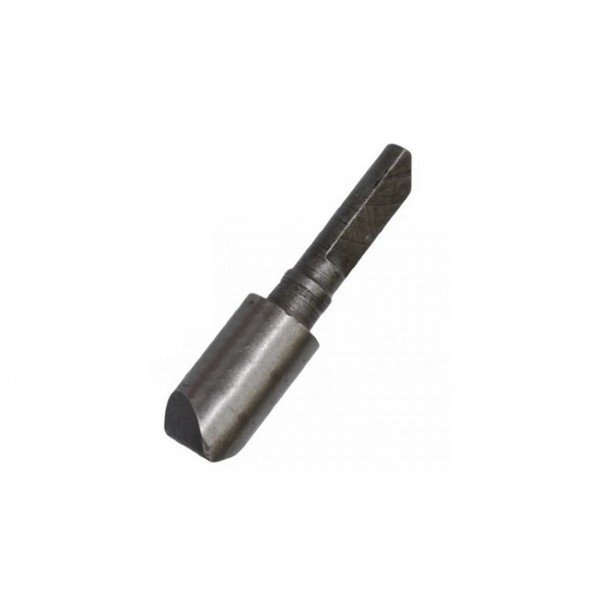

Фіксатор валиків перемикання передач ЮМЗ 36-1702108-АV
Нашли дешевле?- Артикул: 36-1702108-А
- Модель: Фиксатор валиков переключения передач ЮМЗ
- Наявність: В наявності
Призначення та особливості роботи фіксатора валиків КПП ЮМЗ
Перемикання передач у КПП здійснюється шляхом зачеплення зубів пересувних кареток із зубами відповідних шестерень, встановлених на проміжному валу. Пересувні каретки можуть вільно пересуватися шліцами вторинного валу. Кожна з них має кільцеву проточку, в яку входить своїми ріжками вилка перемикання. Виделка в свою чергу одягнена на валик перемикання передач і нерухомо закріплена на ньому. Валики мають можливість вільно пересуватися в отворах корпусу КПП та своїми вилками пересувати каретки по вторинному валу. Кожен валик перемикання має паз, який своїм кінцем заходить важіль перемикання передач і пересуває його в поздовжньому напрямку. Крім паза для важеля на кожному валику є три клиноподібні лунки, до яких входить фіксатор валиків перемикання передач ЮМЗ. На своєму кінці фіксатор має клин, яким заходить у лунку валика та утримується в такому положенні зусиллям стиснутої пружини. Верхній кінець фіксаторів має прямокутний переріз та скошений торець. Цим прямокутником валики заходять у прямокутні отвори планки, що закріплена над ними, що не дає можливості їм прокручуватися. Перебуваючи своїм клином у лунці валика перемикання передач, фіксатор ЮМЗ під дією пружини утримує валик від переміщення, а отже пересувну каретку. Крайні лунки валика відповідають включеній передачі, а середня – нейтральному положенню каретки. Для запобігання мимовільному вимиканню передачі передбачено блокувальний пристрій, що підпирає фіксатори увімкнення передач КПП ЮМЗ в лунках при включеній муфті зчеплення.
Характерні дефекти фіксатора перемикання передач ЮМЗ
Внаслідок тривалої експлуатації трактора можлива поява несправностей КПП, причиною яких є фіксатор перемикання передач ЮМЗ. Неполадки переважно виявляються у мимовільному вимкненні передач під час руху або скрутному їх включенні. Відбувається це через такі дефекти фіксатора:
Знос клиноподібної частини фіксатора.
Вироблення циліндричної частини.
Вироблення прямокутного хвостовика.
Зношування торцевого скосу.
Якщо при розбиранні КПП виявляються зазначені дефекти фіксаторів, їх змінюють на нові. Замовити нові якісні фіксатори валиків включення передач ЮМЗ можна у нашому інтернет-магазині, каталожний номер 36-1702108-А
