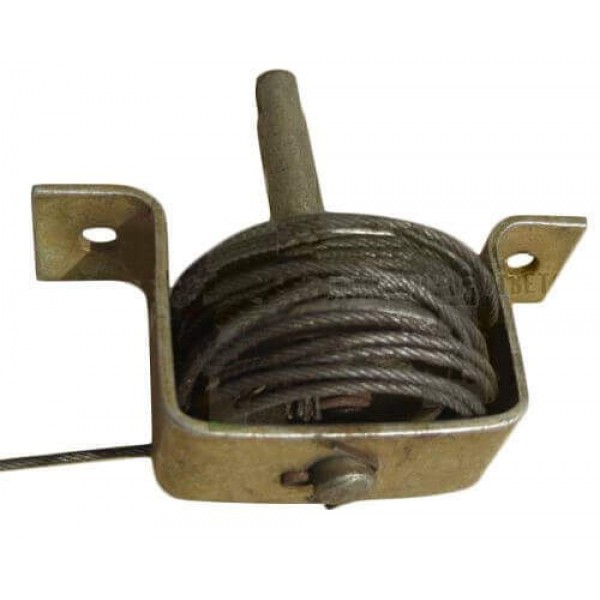

Блок керування шторкою радіатора ЮМЗ 45Т-1310110
Нашли дешевле?- Артикул: 45Т-1310110
- Модель: Блок управления шторкой радиатора ЮМЗ
- Наявність: В наявності
Призначення та принцип роботи блоку керування шторкою радіатора ЮМЗ
Спереду радіатора трактора ЮМЗ передбачена шторка, яка може повністю або частково закривати його передню частину, регулюючи тим самим кількість повітря, що проходить через стільники. Це дозволяє в процесі роботи підтримувати температуру рідини, що охолоджує, в потрібних межах. Шторка виготовляється із м'якої штучної шкіри. Вона закріплюється внизу до радіатора на спеціальній планці, а вгорі намотується на барабан одягнений на вісь. Вісь встановлена в планці, яка за допомогою блоку керування шторкою радіатора ЮМЗ може переміщатися вгору або вниз. В результаті такого переміщення шторка намотуватиметься або змотуватиметься з барабана. При русі вниз шторка намотується під дією пружини, що знаходиться в барабані. Тоді передня поверхня радіатора відчиняється. Якщо барабан переміщається нагору, то шторка розмотується, закриваючи радіатор. Закриває та відкриває її тракторист за допомогою блоку керування шторкою радіатора ЮМЗ. Він знаходиться на постаменті в кабіні трактора і є механізмом, що складається зі встановленого на осі маховичка, на який намотаний трос. На кінці осі знаходиться рукоятка, обертанням якої можна намотувати трос на маховичок. Кінець троса з'єднується із планкою барабана шторки. При обертанні рукоятки блоку відбувається підйом барабана та розмотування шторки. Радіатор у цей час закриватиметься шторкою. Відкриття радіатора здійснюється натисканням на рукоятку блоку в осьовому напрямку. Його вісь звільняється від фіксації та дозволяє пружині, розташованій у барабані шторки змотувати її.
Причини заміни механізму керування шторкою ЮМЗ
У процесі експлуатації трактора іноді доводиться часто користуватися блоком управління шторки ЮМЗ. Особливо потрібна ця опція в зимовий час. В результаті можуть з'являтися такі несправності даного механізму:
Відламування рукоятки.
Пошкодження або урвище троса.
Поломка фіксатора.
Якщо не вдається відремонтувати механізм, доводиться купувати новий. Купити блок управління шторки радіатора на ЮМЗ можна в нашому інтернет-магазині, каталоговий номер 45Т-1310110
