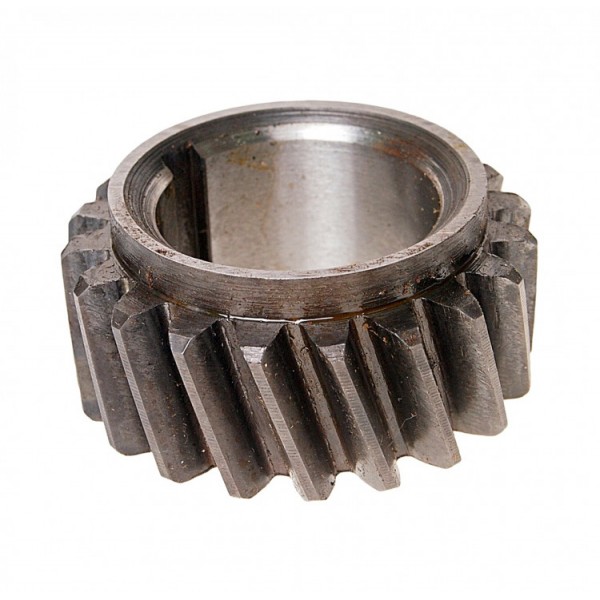

Шестерня коленвала МТЗ (малая, Z=20)

В двигателе Д-240 все системы и механизмы, обеспечивающие его работоспособность, получают привод от коленчатого вала. Они приводятся во вращение от шестерни, которая установлена спереди на коленчатом валу.  Шестерня передает вращение вспомогательным системам и механизмам через зацепление с шестернями, расположенными под передней крышкой дизеля. Шестерня коленвала Д-240 МТЗ зацепляется только с промежуточной шестерней, которая свободно вращается на оси. От промежуточной шестерни вращение передается к шестерне, установленной на распредвалу. От шестерни распредвала получает вращение шестерня привода гидронасоса ГУР. С промежуточной шестерней также зацепляется шестерня топливного насоса. При сборке мотора шестерня распредвала и шестерня топливного насоса с шестерней промежуточной устанавливаются между собой по меткам, нанесенным напротив зубьев или впадин. Шестерня коленчатого вала Д-240 МТЗ в свою очередь также устанавливается при сборке по меткам с шестерней промежуточной. Это необходимо для правильной установки фаз газораспределения двигателя и угла опережения впрыска топливного насоса. На коленвале шестерня установлена на шпонке и фиксируется заодно со шкивом гайкой, каталожный номер 240-1005030-А
