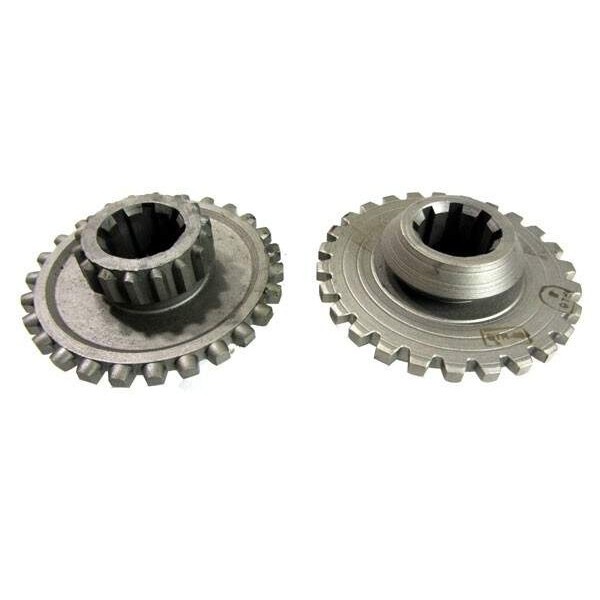

Шестерня раздатки МТЗ (муфта, Z=26)

Шестерня раздатки МТЗ

Раздаточная коробка полноприводного трактора МТЗ применяется для привода его ПВМ, а также для его включения.  Она крепится к КПП с правой стороны с помощью штифтов и болтов. Привод раздатка получает от КП через промежуточную шестерню. Включаться в работу ПВМ трактора может в автоматическом и принудительном режиме. Для выбора нужного режима   предусмотрена скользящая зубчатая муфта включения раздаточной коробки МТЗ. Она находится на шлицах вала и свободно передвигается по нему с помощью рычага управления. Если раздаточная коробка переведена на автоматическое включение ПВМ, то он будет работать только тогда, когда задние колеса трактора начнут пробуксовывать. При автоматическом режиме муфта включения раздатки МТЗ передвигается в положение, когда ее дополнительный зубчатый венец заходит в зацепление с зубьями внутренней обоймы обгонной муфты. В этом случае крутящий момент на карданный привод ПВМ начнет передаваться только в результате срабатывания обгонной муфты, т.е. при жестком соединении заклинивающими роликами ее внутренней обоймы с шестерней привода. Если нужно включить передний ведущий мост принудительно для его постоянной работы, то тогда шестерня (муфта) включения раздатки МТЗ передвигается рычагом с кабины трактора в положение, при котором она будет не только соединена с внутренней обоймой обгонной муфты, но еще и своими зубьями будет зацепляться с зубьями шестерни привода. В этом случае обгонная муфта оказывается заблокированной и крутящий момент к переднему ведущему мосту будет передаваться постоянно.

Возможные дефекты муфты включения раздаточной коробки МТЗ

Так как муфта включения раздатки МТЗ является соединительным звеном в цепочке привода ПВМ, то она испытывает на себе всю нагрузка, создаваемую в результате работы переднего моста. Поэтому возможно появление следующих повреждений:

• Выработка зубьев дополнительного зубчатого венца.
• Износ зубьев основного венца муфты.
• Выработка шлицев.

Новую шестерню (муфту) включения раздатки МТЗ заказать можно в нашем интернет-магазине, каталожный номер 72-1802068
