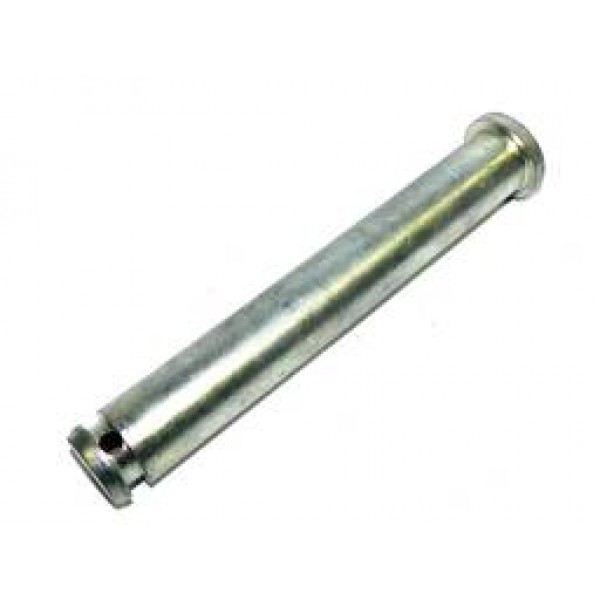

Палец гидроцилиндра ЦС-100 нижний МТЗ
Нашли дешевле?- Артикул: 80-4619019
- Модель: Палец гидроцилиндра ЦС-100 нижний МТЗ
- Наличие: Есть в наличии
Особенности применения пальца нижнего цилиндра ЦС-100
Благодаря задней навеске, к трактору МТЗ можно присоединять различные навесные и полунавесные машины для создания высокопроизводительных агрегатов по возделыванию почвы. Для навесных машин и орудий обязательным условием является возможность перемещения механизма навески в вертикальной плоскости. Для навешивания оборудования на трактор используется трехточечная схема. Нижними точками являются продольные тяги навески, а верхней – центральная регулируемая тяга. Нижние продольные тяги могут подниматься и опускаться, так как они с помощью вертикальных раскосов присоединены к рычагам поворотного вала. Поворотный вал в свою очередь соединяется со штоком гидроцилиндра ЦС-100. Гидроцилиндр установлен под кабиной и подключен с помощью гидравлических рукавов к распределителю. Корпус цилиндра присоединяется к кронштейну, который в свою очередь крепится к крышке корпуса заднего моста болтами. Кронштейн представляет собой отливку с тремя отверстиями, расположенными в трех приливах. Присоединительная вилка корпуса гидроцилиндра входит между приливы кронштейна. Соединяет кронштейн с вилкой палец гидроцилиндра ЦС-100 нижний. Он проходит через все три отверстия кронштейна и отверстия вилки гидроцилиндра. От самопроизвольного смещения в осевом направлении палец стопорится шплинтом, установленным в его отверстии. С обратной стороны на пальце выполнена головка, не позволяющая ему перемещаться. Палец кронштейна гидроцилиндра ЦС-100 изготовлен из высокопрочной стали, чтобы исключить его изгиб в результате переменных нагрузок.
Возможные повреждения пальца гидроцилиндра навески МТЗ
Трактор может агрегатироваться с различными по весу машинами и орудиями. При подъеме их в транспортное положение возникают переменные нагрузки на палец кронштейна гидроцилиндра МТЗ. Они могут приводить к следующим повреждениям пальца:
- Выработка в местах соединения с отверстиями кронштейна.
- Износ в месте соединения с отверстиями вилки гидроцилиндра.
- Излом и трещины пальца.
Для замены нельзя применять подручные подходящие пальцы, так как это может привести к поломкам кронштейна и гидроцилиндра. Купить заводской палец гидроцилиндра ЦС-100 навески МТЗ можно всегда у нас в интернет-магазине, каталожный номер 80-4619019
