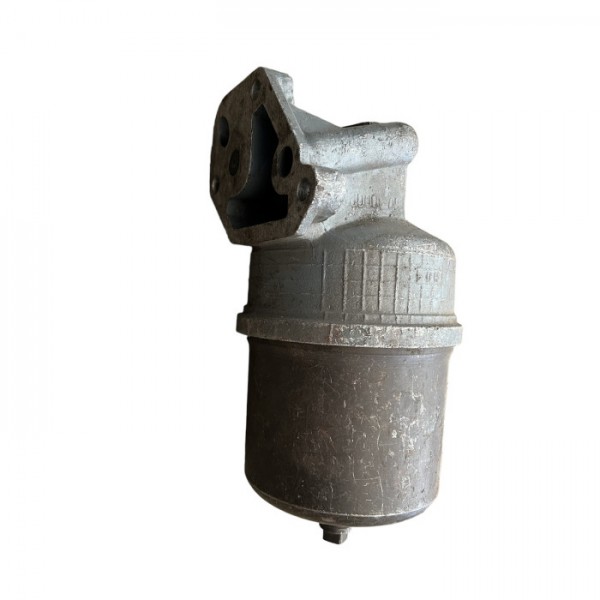

Центрифуга масляная 60-10002.01 двигателя СМД-60,СМД-62 трактора Т-150,Т-151

Центрифуга 60-10002.01 масляная полнопоточная дизельного двигателя СМД-60, СМД-62, СМД-72 тракторов Т-150, Т-151, Т-156, Т-17221, Т-17021, Т-157, Т150-05-09-25 производства Харьковского тракторного завода ХТЗ. В центробежном очистителе (реактивно-масляной центрифуге) не требуется периодической замены фильтрующего элемента и обеспечивается очень тщательная очистка масла от механических примесей. Такой очиститель применяют только для тонкой очистки масла, и он работает параллельно с фильтром грубой очистки, или очиститель полностью заменяет фильтры грубой и тонкой очистки, устанавливаемые в системе смазки. Очиститель состоит из корпуса, закрытого стальным штампованным колпаком, который установлен на прокладке и затянут гайкой-барашком на центральном стержне, закрепленном в корпусе. Под колпаком на стержне установлен на двух бронзовых втулках вращающийся ротор, состоящий из пластмассового основания, алюминиевого кожуха и прокладки между ними, и закреплен гайкой. Под ротором расположен упорный шарикоподшипник. Осевые перемещения ротора ограничиваются упорной шайбой с гайкой. Снизу в основание ротора ввернуты жиклеры с противоположно направленными отверстиями. Масло, нагнетаемое к очистителю насосом через канал в стержне и боковые отверстия в основании ротора, направляется щитком и поступает под кожух в полость ротора. Далее масло через сетчатый фильтр и каналы проходит к жиклерам и выбрызгивается через них в корпус двумя сильными противоположно направленными струями. При этом вследствие возникновения реактивных сил ротор очистителя получает вращательное движение, каталожный номер 60-10002.01
