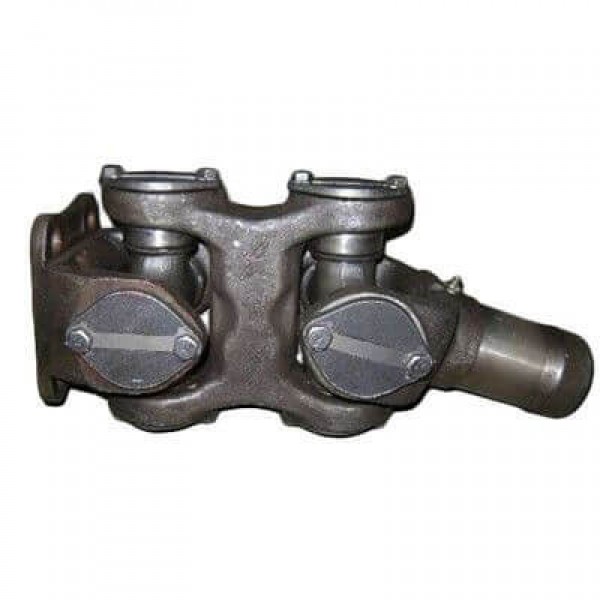

Вилка двойная 151.36.023-2

Вилка двойная 151.36.023-2

Крутящий момент от выходных валов коробки передач к ведущим коническим шестерням главных передач заднего и переднего (Т-150К) мостов передается через карданные передачи. На колесном тракторе Т-150 оба карданные вала прикреплены к фланцу тормоз­ных барабанов на КПП (направлены назад) и подсоединены к рядом стоящим двум главным передачам. На тракторе Т-150К карданный вал переднего моста (такой же конструкции) крепится к выходящему вперед валу раздаточ­ной коробки через барабан центрального тормоза. Карданная передача заднего моста состоит из двух двойных вилок и промежуточной опоры.

В каждой карданной передаче предусмотрено шлицевое телескопическое соединение, компенсирующее осевые пере­мещения деталей во время работы. Оно защищено от грязи специальными войлочными кольцами, внутренний диаметр которых повторяет профиль шлицев. Кольца помещены в стальной стакан, навинченный на резьбовой хвостовик вилки карданной передачи. На тракторах первых выпусков устанавливались гофрированные резиновые чехлы. Для смазки шлицевого соединения на вилке кардана имеется пресс масленка.

Шарниры всех карданных передач трансмиссии одина­ковой конструкции. Каждый шарнир состоит из двух ви­лок, повернутых накрест друг к другу, и крестовины, на цапфах которой установлены игольчатые роликоподшип­ники с сальниками.

К торцу внутренней кромки подшипника поджимается дополнительное поролоновое уплотнительное кольцо, по­мещенное в обрезиненный каркас. В паз подшипника за­ходит выступ крышки, фиксирующий его от проворота. Болты крепления крышки стопорятся отгибной пластиной.
